美标螺旋扣、美标花兰螺丝

2016-07-04 12:15

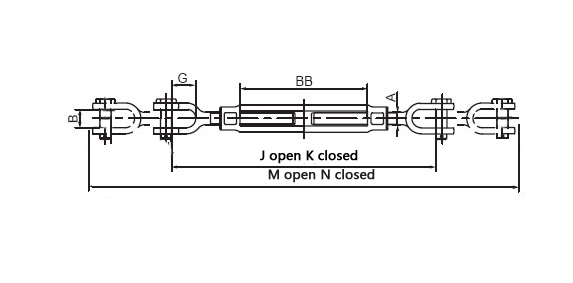

美标螺旋扣、美标花兰螺丝尺寸图

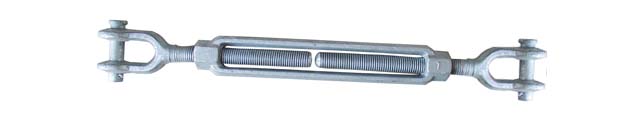

UU型美标螺旋扣、美标花兰螺丝

[UU型型美标螺旋扣、美标花兰螺丝]

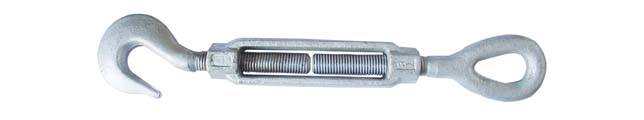

OC型美标螺旋扣、美标花兰螺丝

[UC型美标螺旋扣、美标花兰螺丝]

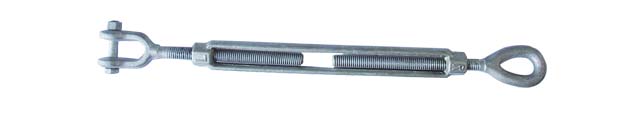

UO型美标螺旋扣、美标花兰螺丝

[UO型美标螺旋扣、美标花兰螺丝]

注：美标螺旋扣、美标花兰螺丝分为三型式，分别为UU型、UC型、UO型

美标螺旋扣、美标花兰螺丝技术尺寸参数表：

型号	额定载荷T	A mm	B mm	G mm	J mm	K mm	M mm	N mm	BB mm	重量Kg/PC
1/4X4	0.23	6.35	10.41	15.75	288.29	186.69	306.85	204.98	101.6	0.14
5/16X41/2	0.36	7.87	11.94	22.10	348.32	221.23	355.85	241.55	114.3	0.23
3/8X6	0.54	9.65	12.70	22.10	426.97	274.57	451.36	298.96	152.4	0.36
1/2X6	1.00	12.7	16.00	26.92	489.97	312.17	520.19	342.39	152.4	0.68
1/2X9	1.00	12.7	16.00	26.92	642.37	388.37	672.59	418.59	228.6	0.78
1/2X12	1.00	12.7	16.00	26.92	794.77	464.57	824.99	494.79	304.8	0.94
5/8X6	1.59	16.0	19.00	33.27	533.15	349.00	572.26	388.11	152.4	1.07
5/8X9	1.59	16.0	19.00	33.27	685.55	425.20	724.66	464.31	228.6	1.44
5/8X12	1.59	16.0	19.00	33.27	837.95	501.40	877.06	540.51	304.8	1.64
3/4X6	2.36	19.0	23.88	38.10	576.33	385.83	625.09	434.59	152.4	1.81
3/4X9	2.36	19.0	23.88	38.10	728.73	462.03	777.49	510.79	228.6	2.15
3/4X12	2.36	19.0	23.88	38.10	881.13	538.23	929.89	586.99	304.8	2.69
3/4X18	2.36	19.0	23.88	38.10	1185.9	690.63	1234.7	739.39	457.2	3.18
7/8X12	3.27	22.4	28.70	44.45	916.69	567.44	973.3	624.08	304.8	3.79
7/8X18	3.27	22.4	28.70	44.45	1221.5	719.84	1278.1	776.48	457.2	4.42
1X6	4.54	25.4	30.23	52.32	669.04	465.84	733.8	530.61	152.4	4.05
1X12	4.54	25.4	30.23	52.32	973.84	618.24	1038.6	638.01	304.8	5.08
1X18	4.54	25.4	30.23	52.32	1278.6	770.64	1343.4	835.41	457.2	6.03
1X24	4.54	25.4	30.23	52.32	1583.4	923.03	1648.2	987.81	609.6	7.71
11/4X12	6.89	31.75	44.45	71.37	1049.5	681.23	1131.6	763.27	304.8	8.81
11/4X18	6.89	31.75	44.45	71.37	1354.3	833.63	1423.7	915.67	457.2	10.97
11/4X24	6.89	31.75	44.45	71.37	1659.1	986.03	1741.2	1068.1	609.6	12.93
11/2X12	9.71	38.10	52.32	71.37	1104.9	723.90	1200.2	819.15	304.8	13.15
11/2X18	9.71	38.10	52.32	71.37	1409.7	876.30	1505.0	971.55	457.2	15.88
11/2X24	9.71	38.10	52.32	71.37	1714.5	1028.7	1809.8	1124.0	609.6	17.77
13/4X18	12.70	44.45	60.45	85.85	1406.7	945.45	1518.4	1061.2	457.2	24.38
13/4X24	12.70	44.45	60.45	85.85	1711.5	1101.9	1823.2	1213.6	609.6	37.52
2X24	16.78	50.80	63.50	93.73	1844.6	1235.0	1979.9	1370.3	609.6	40.37
21/2X24	27.22	63.50	73.15	112.70	1925.3	1315.7	2093.0	1483.4	609.6	68.04
23/4X24	34.02	69.80	88.90	106.40	1978.2	1368.6	2171.7	1562.1	609.6	83.01

美标螺旋扣、美标花兰螺丝是一种特殊螺丝。与普通的螺丝不同的是其突出的链接承重功能。主要用在流水线，大型施工场地，大型厂房，起重工厂，轮船运输，桥梁建设，高楼建筑等等。
